1 说明
目前随着全球LED的迅猛发展，各种LED的性能厂家参差不齐，种类繁多，因此，对LED性能参数的检测就显得越加重要。近年来微型光纤光谱仪作为一种具有高灵敏度，高性价比的分光测色仪器尤为受到青睐，将微型光纤光谱仪与积分球等采光设备搭配，通过光纤传输被测信号至光谱仪，由光栅分光（颜色测试一般为380-780nm），最终由CCD转换成信号显示，可实现LED在线光度测量，通过专用软件计算得到LED的主波波长、CIE1931xy、CIE1960uv、色温、光通量、辐通量、色纯度、显色指数、主峰波长，主峰半宽等参数。
2 系统配置
A光谱仪:S2000-VIS
波长范围:330nm-1000nm；狭缝: 30μm ; 光栅:600线@450nm。
B 软件: SpectraPro - Photometry V3.2
C 30cm直径积分球
D 卤素灯标准光源
图1 系统示意图
3 操作步骤
把标准光源/LED置于积分球的中心位置，通过SMA905光纤将辐射光从积分球的通光口导出，连接到光谱仪的光纤接口处。
步骤B:光谱定标在LED测量之前，需要使用标准光源将光谱仪器进行定标。SpectraPro–Photometry的定标过程分为两步： 1 测量背景光源 ； 2 标准光源校准。 测量背景光源是在LED灯还未点亮的时候，测量的背景噪声，在实际测量中将减去这一部分的光能量，具体的操作方法是点击菜单->仪器校准->步骤1:测量零位。注意测量零位时候需要将标准灯熄灭，测量时候需要输入密码，原始密码为空，点击确定即可。标准光源校准是将标准光源放入积分球，并接通电源后，将Photometry测量得到的原始光谱信号，与标准数据对比，得到校准系数，然后使用此校准系数去标定后续测量得到的LED光谱强度。在软件中点击菜单->仪器校准->步骤2:光谱校准，即可进行光谱定标，只要保证标准发出的光已被光谱采集到。

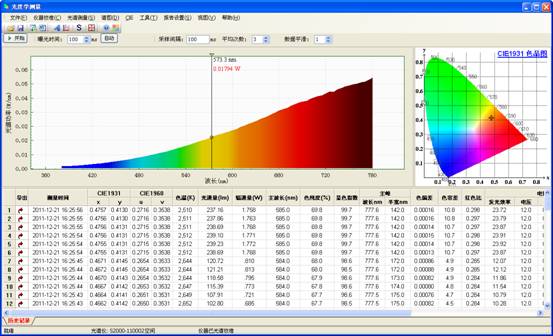

图2 卤钨灯标准光源定标
步骤C: LED光谱测量
完成仪器校准后，将被测量的LED放入积分球中心，即可完成LED的参数测量。SpectraPro - Photometry V3.2 光度学测量软件可计算出LED的主波波长、CIE1931xy、CIE1960uv、色温、光通量、辐通量、色纯度、显色指数、主峰波长，主峰半宽等参数。

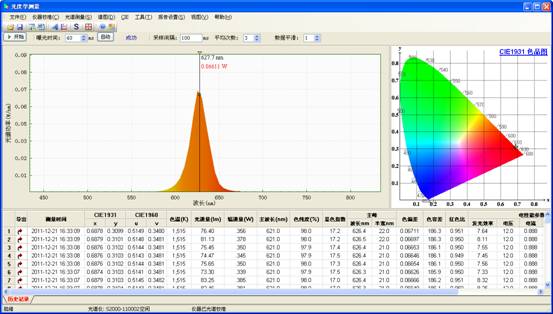

图3 LED光谱测量结果
4 技术参数
波长范围 |
330 ~ 1100nm |
波长准确度 |
±0.5nm |
波长重复性 |
±0.4nm |
色品坐标准确度 |
±0.0003(标准A光源下) |
色温测量范围 |
1500k~35000K |
显色指数测量范围 |
0~100.0 |
光度范围 |
光通量0.01lm~200000 lm |
曝光时间 |
3ms - 60s |
